波纹管式机械密封

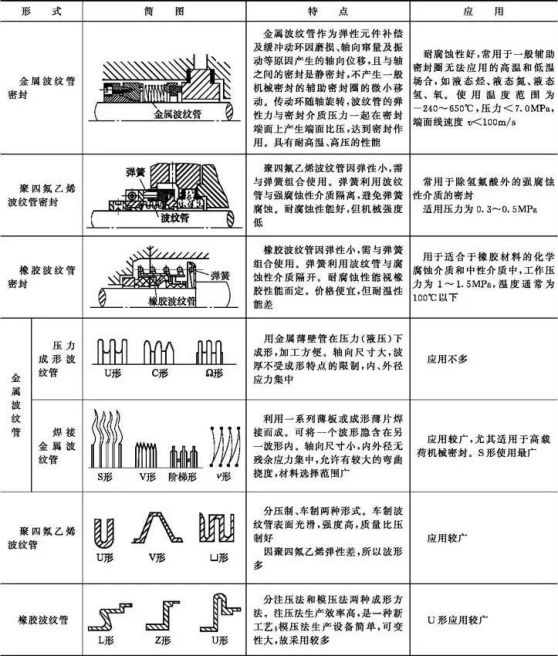

图1 波纹管式机械密封形式及应用
风机用机械密封
风机用机械密封风机是一种依靠输入的机械能，提高气体压力并排送气体的流体机械。它是我国对气体压缩和气体输送机械的习惯简称，通常所说的风机包括通风机、鼓风机、压缩机以及罗茨风机，但是不包括活塞式压缩机等容积式鼓风机和压缩机。
在工业生产尤其是石油化学工业中，离心压缩机一直是关系到生产平稳进行的关键设备，所以此处重点介绍压缩机用机械密封。
压缩机的形式和所采用的润滑方式决定了所采用的密封技术。有些压缩机需要液体润滑系统，而有些则需要气体润滑系统。根据润滑的方式，压缩机用接触式机械密封可分为液体润滑密封和气体润滑密封。
大型离心压缩机采用接触式机械密封时，必须带有封油系统来对密封端面进行冷却和润滑，如图2 所示。

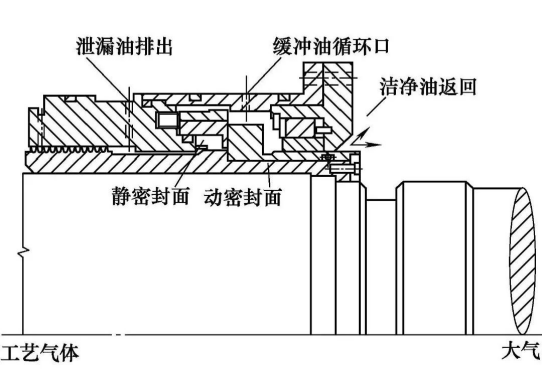

图2 带有封油系统的接触式机械密封
从密封端面泄漏的封油进入内部的油槽，并从气体中分离出来，必要时在密封件的内侧需加迷宫密封来降压。封油的压力需高于工艺气体压力。
此外，还可根据工况需要选用双端面机械密封。
釜用机械密封
釜用机械密封与泵用机械密封原理相同，但釜用机械密封有以下特点。
① 釜用机械密封的被密封介质是气体（只有满釜操作时才是液体），密封端面工作条件比较恶劣，往往处于干摩擦状态，端面磨损较大；由于气体渗透性强，对密封材料要求较高。为了对密封端面进行润滑和冷却，往往选择流体动压式双端面密封作为釜用密封，在两个密封端面之间通入润滑油或润滑良好的液体进行润滑、冷却。单端面密封仅用于压力比较低或不重要的场合。
② 搅拌轴比较长，且下端还有搅拌桨，所以轴的摆动和振动比较大，使动环和静环不能很好贴合，往往需要搅拌轴增设底轴承或中间轴承。为了减少轴的摆动和振动对密封的影响，靠近密封处增设轴承，还应考虑动环和静环有较好的浮动性。
③ 由于搅拌轴尺寸大，密封零件重，且有搅拌支架的影响，机械密封的拆装和更换比较困难。为了拆装密封方便，一般在搅拌轴与传动轴之间装设短节式联轴器，需要拆卸密封时，先将联轴器中的短节拆除，保持一定尺寸的空当，再将密封拆除。
④ 由于轴径大，在相同弹簧比压条件下弹簧压紧力大，机械密封装配和调节困难。为了保证装配质量，当前开发的釜用机械密封多数设计成集装式结构。这种结构密封可以在密封制造厂或维修车间事先装配好，再到现场装上即可，不需要熟练工人。
⑤ 搅拌轴转速低， pv 值低，对动环、静环材料的选择比较容易。

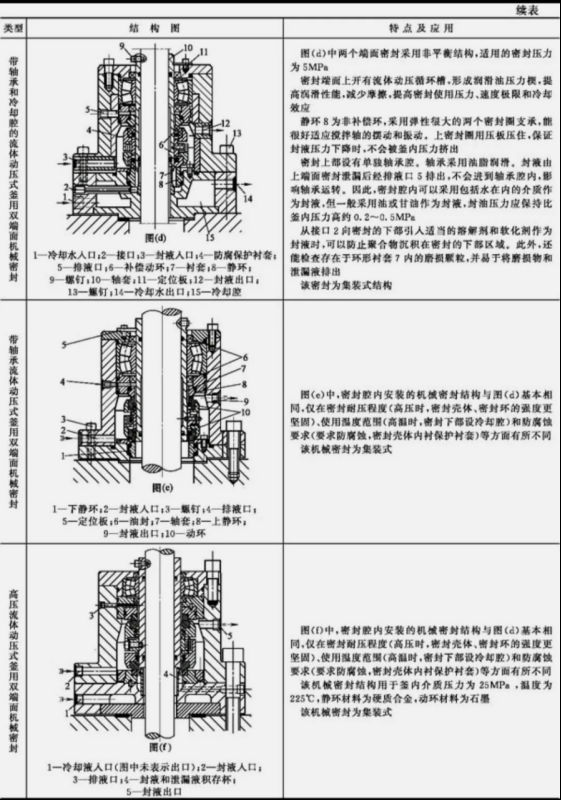

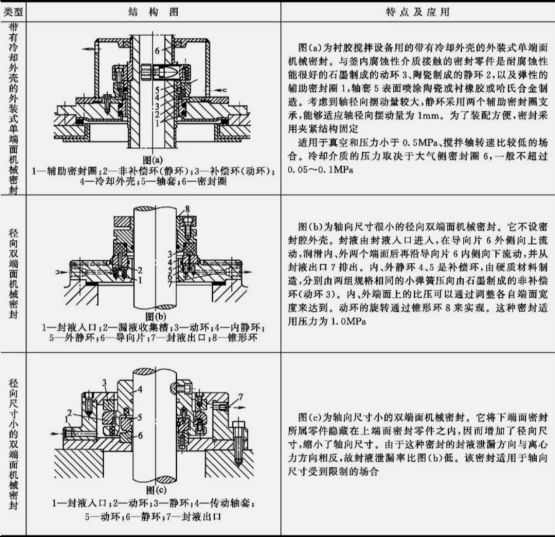

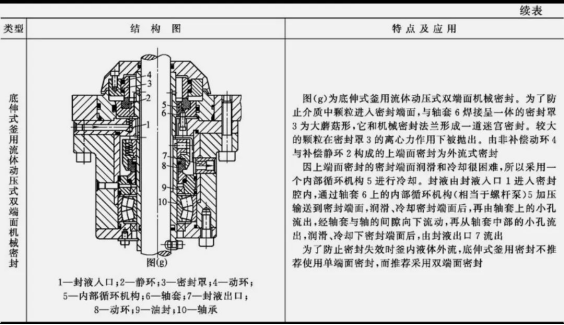

表3 釜用机械密封的类型
